El DIBUJO TÉCNICO
El dibujo técnico utiliza el dibujo geométrico (representación en el plano de figuras geométricas planas) y la geometría descriptiva (que le suministra los métodos para representar la forma, dimensión y posición de cuerpos sólidos en el espacio), y apela tanto a instrumentos tradicionales como la regla T, escuadras, compás, etc., y en algunos casos se asiste de la computadora.
En el dibujo técnico se busca solucionar el problema de representar en una superficie bidimensional objetos tridimensionales, de modo tal que la representación permita extraer con precisión los elementos necesarios para imaginar o reproducir el objeto en el espacio, o proporcionar una imagen (material) de la realidad lo más aproximada posible a lo que ven nuestros ojos.
El dibujo técnico tiene códigos, reglas y signos de comprensión universal, que debemos conocer para poder interpretar.
INSTRUMENTAL IMPRESCINDIBLE PARA EL DIBUJO TÉCNICO
ESCUADRAS Y REGLA T
COMO UTILIZAR REGLA T Y ESCUADRAS
El buen manejo del instrumental como la regla T y las escuadras, es fundamental para realizar un buen trabajo. Debemos acostumbrarnos desde el inicio a utilizar estas herramientas a nuestro favor.

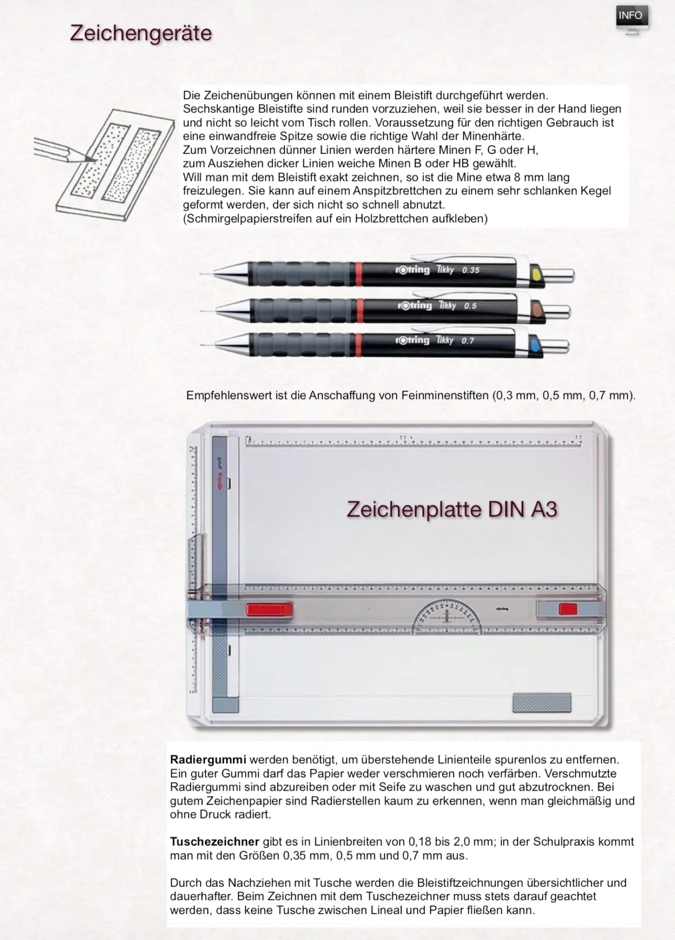

LÁPICES A TENER EN CUENTA
Debemos tener en claro que lápices debemos utilizar para dibujo técnico. En mi caso prefiero el lápiz mecánico de grafo 0.5 que puede ser HB o B. Estos grafos son los suficientemente duros para trabajar en dibujo técnico sin que la hoja se manche al pasar la regla y las escuadras encima del dibujo.
Igualmente podemos trabajar con un lápiz HB o B común que no sea lápiz mecánico, siempre teniendo en cuenta que la punta esté bien afilada. Los resultados serán los mismos.
El resto de los lápices, como el 2B, 4B, 6B y 8B, los dejaremos para dibujos de observación, croquis u otros que debamos dar mayor intensidad a la línea o zonas que estemos pintando.
Recordar
Solo lápiz mecánico o lápices HB y B para dibujo técnico.
DIAGRAMACIÓN DE LA HOJA

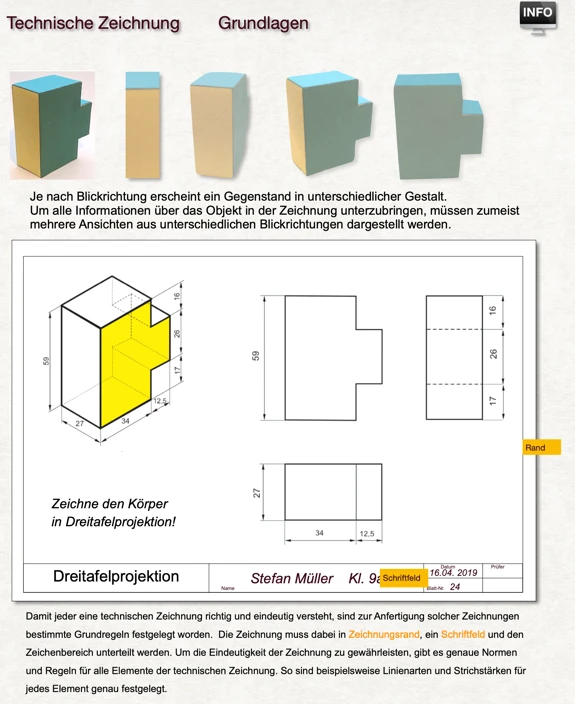

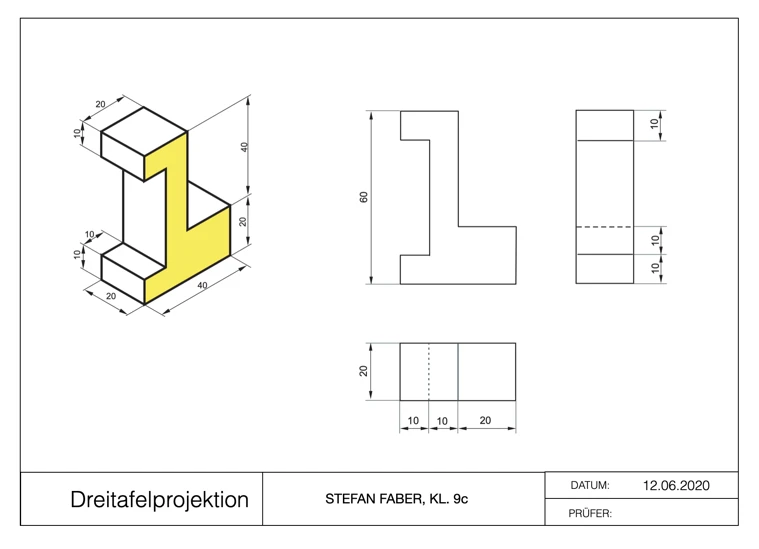

Esta debe ser la diagramación de la hoja, en el caso de no contar con esta diagramación y los datos completos, el trabajo no podrá ser corregido. SIEMPRE deben ser trazadas las líneas con instrumental adecuado (regla y lápiz). En el mejor de los casos y si el resultado que se logra es prolijo, repasar todas las líneas con lapicera SIEMPRE negra.
La letra utilizada para completar el rótulo debe ser lo más prolija y legible posible.
PERSPECTIVAS AXONOMÉTRICAS
